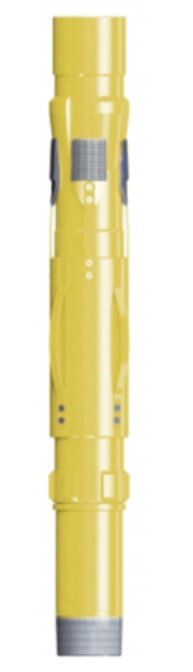

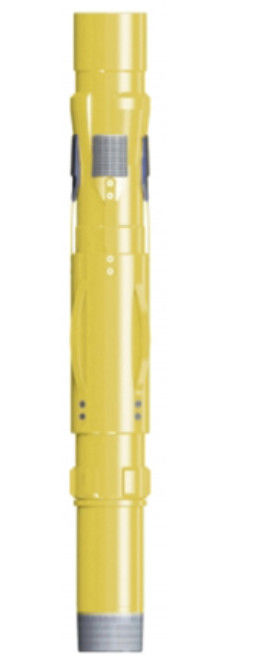

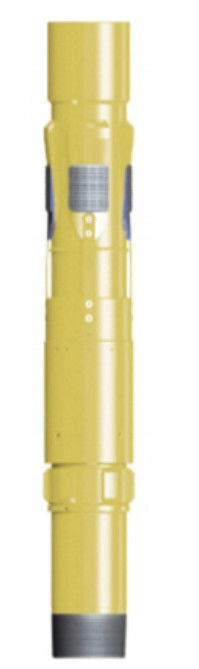

حامل البطانة ، مجموعة ميكانيكية ، أدوات حقول النفط ، البناء الجيد
شماعات بطانة
Liner Hanger مشابه للغلاف ، وهو نظام أداة يستخدم لتعليق البطانة في بئر إنتاج.ولكن لا يتم تشغيله من خلال العمق الكامل للبئر ، مثل الغلاف ، تسمح علاقة البطانة بتعليق البطانة (الغلاف أسفل شماعات البطانة) في سلسلة الغلاف السابقة لتقليل تكلفة المواد وتوفير خيارات حل الإنجاز.مطلوب ختم في الجزء العلوي من شماعات البطانة لمنع انتقال السوائل أو الضغوط من أي من الاتجاهين.
Liner Hanger ينتمي إلى Cementing أو Drlling؟تدعيم نفسه هو عملية في عملية الحفر.شماعات البطانة عبارة عن أداة تدعيم مستخدمة في عملية التدعيم ، حيث يتم إسقاط العديد من طبقات الغلاف أثناء عملية الحفر.البطانة هي نوع من الغلاف.يتم استخدام أنبوب شماعات البطانة بشكل عام كغلاف إنتاج في الأسفل.الاتصال بين أنبوب الحظيرة والغلاف العلوي يعتمد على شماعات الأنبوب الخلفي.بعد تثبيت أنبوب الغلاف أو الغربال ، يلزم حقن الأسمنت لإكمال التثبيت.
يمكن أن تكون أنظمة الشماعات المبطنة ميكانيكية أو هيدروليكية ، ممتازة أو قياسية ، دوارة أو غير دوارة ، تقليدية أو قابلة للتوسيع ومنزلق جيب.
طقم شماعات البطانة
شماعات البطانة الميكانيكية غير مكلفة ، خفيفة إلى متوسطة الشماعات ؛
وهي متوفرة في نماذج مجموعة اليمين واليسار ، اعتمادًا على نوع أداة الإعداد المراد استخدامها.يعمل التصميم متعدد المخاريط على زيادة مساحة الالتفاف إلى أقصى حد للتثبيت والتثبيت.
مزايا
1-اختيار اقتصادي للتطبيقات الحساسة من حيث التكلفة التي لا تتطلب
2- يوفر التصميم متعدد المخاريط أقصى مساحة جانبية
3- قفص J ذو فتحة واحدة متاح للضبط الأيمن أو الأيسر
4-زلات مخروطية قبضة متاحة لمنع تعويم بطانة قصيرة جدا وخفيفة
5- يتوافر في بئر الغازات الحامضة باستخدام مادة خاصة
| 技 术 参 数 البيانات الفنية | 规 格 الحجم | ||
| 245 × 178 (140) | 178 × 127 (114) | 140 × 102 (95،89) | |
| 额定 悬挂 载荷 حمولة تعليق متدرجة ، ر | 120 | 50 | 30 |
| 密封 能力 قدرة الختم ، MPa | 25 | 25 | 25 |
| 轨道 长 槽 طول أخدود طويل ، مم | 1540 | 1540 | 1540 |
| 轨道 短 槽 طول الأخدود القصير ، مم | 1140 | 1140 | 1140 |
| 下 钻 最大 许可 上 提高 الحد الأقصى للزيادة المسموح بها في الحفر ، مم | 805 | 805 | 805 |
| 空 芯 胶塞 剪 钉 剪切 ضغط القص لمسامير القص ذات المكونات المطاطية المجوفة ، MPa | 10-12 | 10-12 | 10-12 |
| 本体 最大 外径 أقصى OD للجسم ، مم | 214 | 151 | 117 |
| 本体 内径 معرف الجسم ، مم | 155 | 108.6 (97.2) | 97.2 (82،75) |
| 回 接 筒 طول أنبوب الإرجاع ، مم | 500 | 300 | 140 |
| 回 接 筒 内径 معرف أنبوب الإرجاع ، مم | 187 | 130 | 102 |
| 适用 的 套管 壁厚 تناسب سمك الغلاف ، مم | 8.94،10.03،11.05،11.99 | 9.19،10.36،11.51 | 6.20،6.98،7.72 ، 9.17 |
