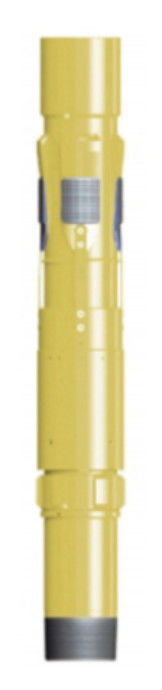

شماعات بطانة هيدروليكية
يتم ضبط شماعات البطانة الهيدروليكية هيدروليكيًا عن طريق الضغط المطبق من خلال سلسلة التشغيل ، وهي مصممة لدعم أحمال البطانة المتوسطة إلى الثقيلة.تستخدم الشماعات على نطاق واسع في الآبار العميقة والعالية الانحراف ، حيث قد لا يفضل تشغيل المجموعة الميكانيكية.يتم إسقاط كرة الضبط و / أو تدويرها إلى مقعد كرة في طوق الهبوط أو سلسلة الجري.يعمل الضغط التفاضلي على الأسطوانة الهيدروليكية ، متحركًا ينزلق إلى أعلى الأقماع إلى الوضع المحدد.
المزايا والميزات:
1- مجموعات العلاقات مع الضغط الهيدروليكي المطبق
2- لا حاجة لدوران الأنابيب لضبط الشماعات
3- منطقة انزلاق كبيرة قادرة على تعليق خطوط متوسطة إلى طويلة
4- يوفر التصميم متعدد المخاريط ضمانًا للضغط العالي أو سلامة درجة الحرارة
5- يتم اختبار آلية التسوية الهيدروليكية في المصنع لضمان موثوقية قاع البئر.
6- متوفر في بئر الغاز الحامض باستخدام مادة خاصة
| 技 术 参 数 البيانات الفنية | 规 格 الحجم | |||||
| 340 × 245 | 245 × 178 (140) |
178 × 140 | 178 × 127 (114) | 168 × 114 | 140 × 102 (95،89) | |
| 额定 悬挂 载荷 حمولة التعليق المدورة t | 240 | 120 | 50 | 50 | 50 | 30 |
| 密封 能力 قدرة الختم MPa | 25 | 25 | 30 | 25 | 25 | 25 |
| 悬挂 剪 钉 剪切 ضغط القص لمسامير القص المعلقة MPa | 7-8 | 7 - 8 | 25 | 7 - 8 | 7 - 8 | 7 - 8 |
| 球 座 剪 钉 剪切 ضغط القص لمسمار مجبس الكرة القص MPa | 17-18 | 17-18 | 7-8 | 17 - 18 | 17 - 18 | 17 - 18 |
| 空 芯 胶塞 剪 钉 剪切 ضغط القص لمسامير القص ذات المكونات المطاطية المجوفة ، MPa | 10-12 | 10-12 | 10-12 | 10-12 | 10 - 12 | 10-12 |
| 本体 最大 外径 أقصى OD للجسم مم | 308 | 215 | 150 | 151 | 138 | 117 |
| 本体 内径 معرف الجسم ملم | 220.5 | 155 | 121 | 108.6 (97.2) | 97.2 | 97.2 (82،75) |
| 回 接 筒 طول أنبوب الإرجاع ملم | 500 | 500 | 300 | 300 | 140 | |
| 回 接 筒 内径 معرف أنبوب العودة مم |
255 | 187 | 130 | 124 | 102 | |
| 适用 的 套管 壁厚 تناسب سمك الغلاف مم |
8.33،9.65،10.92،12.19 13.06 |
8.94،10.03،11.05،11.99 | 9.19 ، 8.05 ، 6.91 ' |
9.19،10.36،11.51 | 7.32،8.94،10.59،12.06 | 6.20،6.98،7.72 ، 9.17 |
