مكان المنشأ:
الصين
اسم العلامة التجارية:
SWS
اتصل بنا
أجهزة الارتباط القصيرة والمتوسطة ؛ أجهزة الارتباط القصيرة والمتوسطة والمتوسطة ؛ أجهزة الارتباط القصيرة والمتوسطة ؛ أجهزة الارتباط القصيرة والمتوسطة ؛ أجهزة الارتباط القصيرة والمتوسطة ؛ أجهزة الارتباط القصيرة والمتوسطة ؛ أجهزة الارتباط القصيرة والمتوسطة ؛ أجهزة الارتباط القصيرة والمتوسطة ؛ أجهزة الارتباط القصيرة ؛ أجهزة الارتباط القصيرة والمتوسطة ؛ أجهزة الارتباط القصيرة ؛ أجهزة الارتباط القصيرة ؛ API 5CT STANDARD

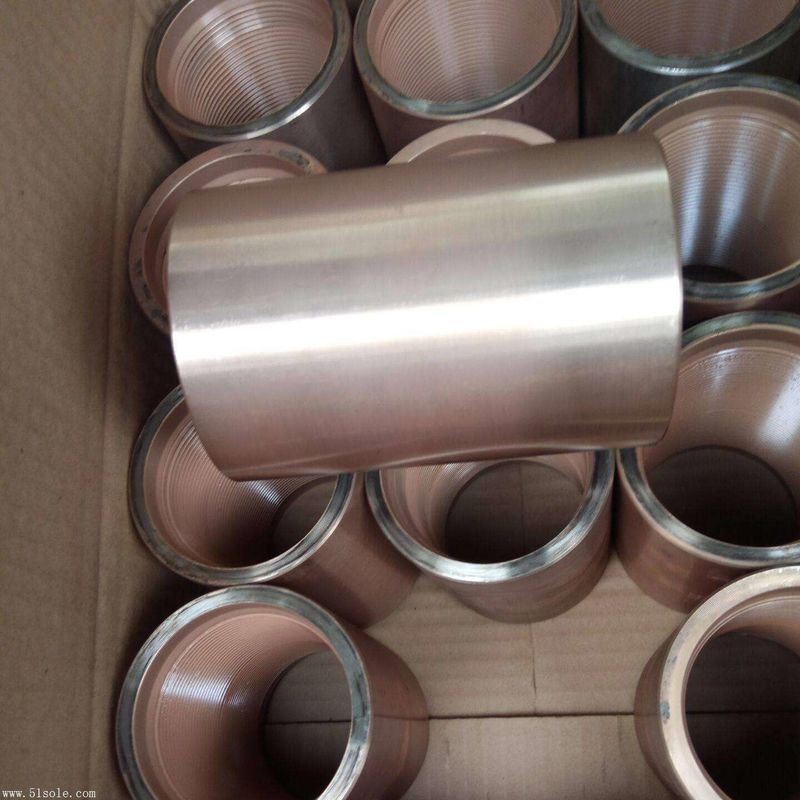

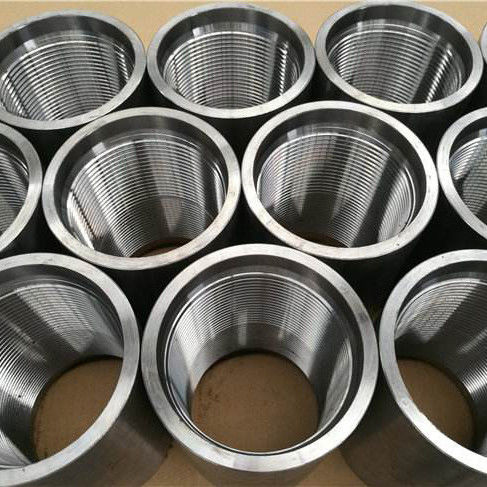

اسم المنتج: أجهزة ربط القبو؛ SMLS؛ EUE & NUE COUPLINGS؛ أدوات النفط ؛ مادة أجهزة ربط
المعايير: API SPEC 5CT، API SEPC 5B، API-7
المواد / الصلب: J / K55 ، N80 ، L80-1 ، 80SS ، L80-3Cr ، L80 13Cr ، L80-9CR ، Super 13Cr ، P110 ، P110-13CR ، TP110S ، الخ.
المواصفات: OD-127mm-356.12mm (4-1/2'-13-3/8')
نوع قفل الخيوط: BTC/STC/LTC
يعد ربط الغطاء هو الجزء المربط للغطاء لنقل الحمل البيئي ، وهو أيضًا الحلقة الضعيفة التي عرضة لحوادث الفشل.
ومن المعروف جيدا، سلامة حفرة في دورة الحياة لا يقتصر فقط على قوة اتصال الخيوط من غطاء، ولكن أيضا من قبل أداء الختم من خيوط الارتباط (هان ووانغ،1999)ولذلك، فإنه من الأهمية العظمى لدراسة سلامة الختم من ربط القبو تحت حمولة غير موحدة.
التزاوج القياسي:بطول قصير من الأنابيب تستخدم لربط مفاصلين منالغلاف. عقدة الغلاف لديها خيوط داخلية (أنثىشكل الخيطيتم معالجة الخيوط الخارجيّة (الشكل الذكري للخيوط) من المفاصل الطويلة للغلاف. يتم ربط المفاصل في أطراف متضاربة من ربط الغلاف.
قائمة حجم الترافق STC/LTC
| الحجم (في) | أنبوب OD mm | ربط OD W mm | الطول الدقيق NL ملم | قطر الحفرة Q mm | عمق الحفرة q mm | عرض سطح المحامل b mm | الموقف اليدوي الصلب A | المسافة من نهاية الأنابيب إلى مركز الارتباط بعد تشديد J mm | عدد الخيوط لكل بوصة | الوزن KG الارتباط القصير | الوزن KG الارتباط الطويل |
| 4-1/2" | 114.3 | 127 | 158.75 (قصيرة) / 177.8 (طويلة) | 116.68 | 12.7 | 3.97 | 3 | 12.7 | 8 | 3.62 | 4.15 |
| 5' | 127 | 141.3 | 165.1 ((قصيرة) /196.85 ((طويلة) | 129.38 | 12.7 | 4.76 | 3 | 12.7 | 8 | 4.66 | 5.75 |
| 5-1/2" | 139.7 | 153.67 | 171.45 ((قصيرة) / 203.2 ((طويلة) | 142.08 | 12.7 | 3.18 | 3 | 12.7 | 8 | 5.23 | 6.42 |
| 7' | 177.8 | 194.46 | 184.15 ((قصيرة) / 228.6 ((طويلة) | 180.18 | 12.7 | 4.76 | 3 | 12.7 | 8 | 8.39 | 10.83 |
| 9-5/8" | 244.48 | 269.88 | 196.85 ((قصيرة) / 266.7 ((طويلة) | 248.44 | 11.0 | 6.35 | ثلاثة ونصف | 12.7 | 8 | 18.03 | 25.45 |
| 10-3/4" | 273.05 | 298.45 | 203.2 | 277.02 | 11.0 | 6.35 | ثلاثة ونصف | 12.7 | 8 | 20.78 | - |
| 13-3/8" | 339.72 | 365.12 | 203.2 | 343.69 | 11.0 | 5.56 | ثلاثة ونصف | 12.7 | 8 | 25.66 | - |
| 16' | 406.4 | 431.8 | 228.6 | 411.96 | 9.3 | 5.56 | ثلاثة ونصف | 12.7 | 8 | 34.91 | - |
| 18-5/8" | 473.08 | 508 | 228.6 | 478.63 | 9.3 | 5.56 | ثلاثة ونصف | 12.7 | 8 | 54.01 | - |
| 20' | 508 | 533.4 | 228.6 ((قصيرة) / 292.1 ((طويلة) | 513.56 | 9.3 | 5.56 | 4 | 12.7 | 8 | 43.42 | 57.04 |

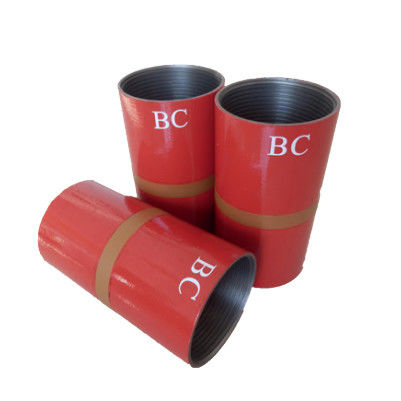

قائمة حجم الاقتران BTC
| الحجم (في) | أنبوب OD mm | ربط OD W mm | الطول الدقيق NL ملم | قطر الحفرة Q mm | عرض سطح المحامل b mm | الموقف اليدوي الصلب A | المسافة من نهاية الأنابيب إلى مركز الارتباط بعد تشديد J mm | عدد الخيوط لكل بوصة | الوزن كيلوغرام |
| 4-1/2" | 114.3 | 127 | 225.42 | 117.86 | 3.18 | نصف. | 12.7 | 5 | 4.55 |
| 5' | 127 | 141.3 | 231.78 | 130.56 | 3.97 | 1 | 12.7 | 5 | 5.85 |
| 5-1/2" | 139.7 | 153.67 | 234.95 | 143.26 | 3.97 | 1 | 12.7 | 5 | 6.35 |
| 7' | 177.8 | 194.46 | 254 | 181.36 | 5.56 | 1 | 12.7 | 5 | 10.54 |
| 9-5/8" | 244.48 | 269.88 | 269.88 | 248.03 | 9.52 | 1 | 12.7 | 5 | 23.16 |
| 10-3/4" | 273.05 | 298.45 | 269.88 | 276.61 | 9.52 | 1 | 12.7 | 5 | 25.74 |
| 13-3/8" | 339.72 | 365.12 | 269.88 | 343.28 | 9.52 | 1 | 12.7 | 5 | 31.77 |
| 16' | 406.4 | 431.8 | 269.88 | 410.31 | 9.52 | 7/8 | 12.7 | 5 | 40.28 |
| 18-5/8" | 473.08 | 508 | 269.88 | 476.99 | 9.52 | 7/8 | 12.7 | 5 | 62.68 |
| 20' | 508 | 533.4 | 269.88 | 511.91 | 9.52 | 7/8 | 12.7 | 5 | 50.1 |
