Size340 × 245 باكر ضغط T 30 قدرة الختم 25 ميجا باسكال كحد أقصى من الجسم 308 ملم شماعات بطانة حقول النفط

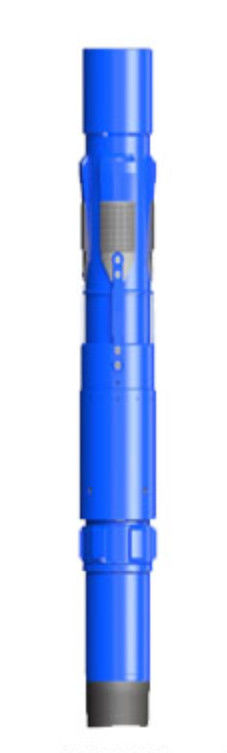

شماعات بطانة مقاومة H2s لحقول النفط API للإسمنت
يتم ضبط شماعات Mchanical Liner ، مع المخاريط المزدوجة ، وزلاقات الصف المزدوج والأسطوانات المزدوجة ، هيدروليكيًا عن طريق الضغط من خلال سلسلة الجري. يتم تدوير كرة الضبط أو إسقاطها على المقعد الكروي المدمج في طوق الهبوط. يصل المخروط إلى الوضع المحدد.
سمات:
1 ، مجموعة Theis هيدروليكيًا ، قابلة للتطبيق على الآبار المختلفة ، خاصةً الآبار العميقة.
2 ، مع آليتين مختلفتين للإعداد ، يمكن ضبط الجهاز بسهولة.
3 ، العمل مع حامل الكرة SQ ، وهو مناسب للتطبيقات في الآبار الأفقية أو شديدة الانحراف.
4 ، عنصر ختم المكبس مصنوع من مطاط النتريل / الفلور لارتفاع درجات الضغط ودرجة الحرارة.
5 ، الأجزاء الرئيسية ملفقة من سبائك الصلب عالية القوة التي توفر مقاومة عالية للانفجار / الانهيار.
معلمات الخاصية
المزايا والميزات:
1- بالنسبة للتدعيم البطني لمشكلة قنوات المياه بالزيت والغاز ، يتم توفير جهاز تعبئة احتياطي
2- استخدم أنبوب المطاط باكر المطاط HNBR
3- 50 ميجا باسكال أو جهد كهربائي ، 204 درجة مقاومة للحرارة.
يمكن لشماعات البطانة ذات المعبئ أن تغلق بشكل فعال الفراغ الحلقي المتداخل وتمنع انتقال السوائل / الغاز بين الغلاف والتكوين من التسبب في توجيه الغاز.
بعد التثبيت ، اضبط الباكر.ارفع سلسلة الحفر لأعلى لإنشاء فوهة الجرس وتدوير ملاط الأسمنت الزائد دون التأثير على التكوين السفلي.
مبدأ :
بعد أن يتم إنزال أنبوب الذيل إلى الموضع المصمم ، اتبع الإجراء العادي للإعداد ، والعكس ، والتدعيم ، والصدمات ، ارفع سلسلة الحفر لأعلى لتمديد كتلة الختم على الأداة ، ثم ضعها على وجه الطرف العلوي للرجوع أنبوب.قم بخفض سلسلة الحفر ، وقطع المسامير ، ويتمدد الأنبوب المطاطي تحت قوة خارجية ، مكونًا ختمًا فعالًا بين الغلاف العلوي وأنبوب الإرجاع.
| 技 术 参 数 البيانات الفنية | 规 格 الحجم | ||||
| 340 × 245 | 245 × 178 | 178 × 140 | 178 × 127 (114) | 140 × 102 (95،89) | |
| -140 | |||||
| 额定 悬挂 载荷 حمولة التعليق المدورة t | 240 | 120 | 50 | 50 | 30 |
| 封 隔 器 座 封 压力 ضغط باكر ر | 30 | 30 | 30 | 30 | 30 |
| 密封 能力 قدرة الختم MPa | 25 | 25 | 25 | 25 | 25 |
| 悬挂 剪 钉 剪切 ضغط القص لمسامير القص المعلقة MPa | 7-8 | 7 - 8 | 7-8 | 7 - 8 | 7 - 8 |
| 球 座 剪 钉 剪切 ضغط القص لمسمار مجبس الكرة القص MPa | 17-18 | 17-18 | 17 - 18 | 17 - 18 | 17 - 18 |
| 座 封 剪 钉 剪切 ضغط القص لختم المقعد بمسمار القص ر | 12 | 12 | 12 | 12 | 12 |
| 空 芯 胶塞 剪 钉 剪切 压力 ضغط القص لمسامير القص ذات المكونات المطاطية المجوفة MPa | 10-12 | 10-12 | 10-12 | 10-12 | 10-12 |
| 本体 最大 外径 max od of body mm | 308 | 214 | 155 | 151 | 117 |
| 本体 内径 معرف الجسم ملم | 220 | 155 | 121 | 108 | 97 (82،75) |
| 回 接 筒 طول أنبوب الإرجاع ملم | 500 | 500 | 300 | 140 | |
| 回 接 筒 内径 معرف أنبوب الإرجاع ملم | 255 | 190 | 134 | 105 | |
| 适用 的 套管 壁厚 تناسب سمك الغلاف مم | 8.33،9.65،10.92 ، | 8.94،10.03 ، | 9.19 ، | 9.19،10.36 ، | 6.20،6.98،7.72 ، |
| 12.19 ، | 11.05 ، | 8.05 ؛ | 11.51 | 9.17 | |
| 13.06 | 11.99 | 6.91 ' | |||
| 5.87 | |||||
