أنابيب ذات تصنيفات مختلفة من الفولاذ N80/L80 API 5CT أنابيب وغلاف OCTG

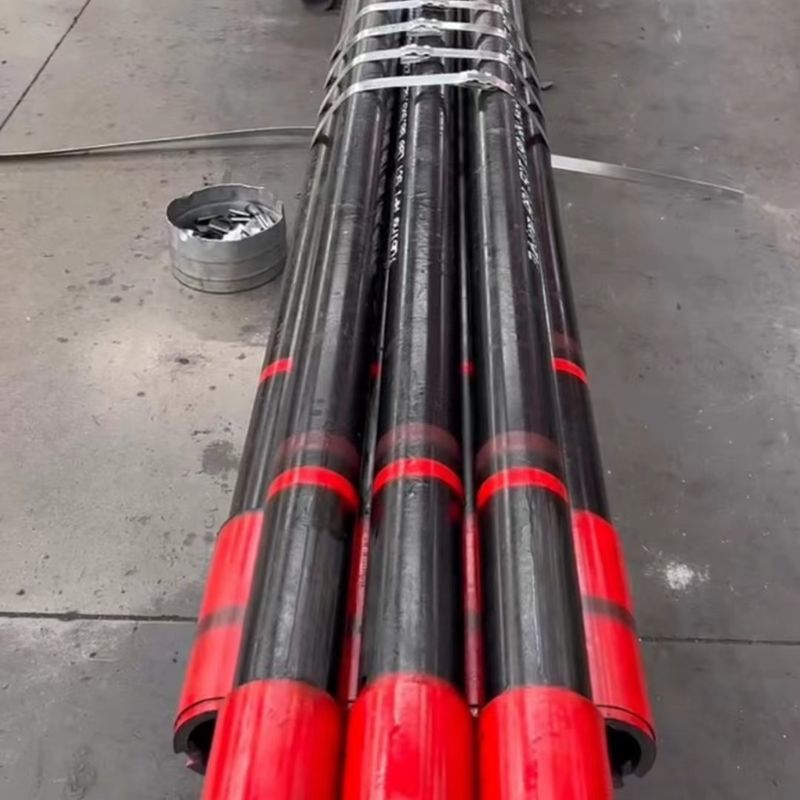

أنابيب مع فولاذ مختلفة P110 API 5CT اتصال BTC مجموعة 3 غطاء و أنابيب البئر النفطي السلس
الأنابيب المسطحة هي الأنابيب التي يتم تزويدها بخيوط غير مصنعة ، ويمكن أن تكون مشوشة ، أو لا تكون مشوشة ، في أي حال ، يجب أن تتوافق مع جميع متطلبات نوع فولاذ معين في هذه المعيار.
تتوفر أغطية الصلب من الصف H40 ، J55 ، K55 أو M65 في الخيوط القصيرة أو الطويلة. ومع ذلك ، إذا طلب المشتري أغطية ذات الخيوط الطويلة ، فيجب تحديدها في الطلب.
يمكن توفير نهاية الأنابيب من النوع "الدور" أو "الأنف الرصاصي" من قبل الشركة المصنعة أو المحددة من قبل المشتري لاستبدال كسور الزاوية التقليدية على النهايات المتداولة من أنابيب الاضطراب الخارجية.يجب أن تكون الطرف المحسن مستديرة بحيث يتم تطبيق الطلاء وأن تكون السطحات الداخلية والخارجية مستديرة وسليمة ، دون زوايا حادة أو حفر.
يجب أن تكون عمليات غزل المنتج وممارسات القياس وتفتيش الغزل وفقاً لمواصفات API 5B.لا يجوز ضرب نهاية المنتج ولكن يمكن تشكيله قليلاً لتلبية متطلبات معالجة الخيوطبالنسبة للصلب من الدرجات C90 والقوة أعلى ، لا يجوز تنفيذ مثل هذا التشكيل إلا بموافقة المشتري.
يجب أن تكون جميع أطراف المنتج خالية من البقع على الحواف الداخلية والخارجية. ويجب أن يتم استخدام الرملية على الخيوط الذكورية والإناثية من فولاذ C110.
يجب ألا يكون جميع الأنابيب والأجهزة المصنوعة من الأنابيب لديها العيوب التالية:
أ. أي شقوق للطفاء
أي حرق بالقوس
ج. أي عيب في الشقوق السطحية يقلل من سمك الجدار الفعلي الصافي إلى أقل من 87,5٪ من سمك الجدار المحدد يمكن تأكيد.
عندما يتم تحديد التفتيش غير المدمر في هذا المعيار أو في أمر، يتم الكشف عن أي عيوب تشق غير السطحية على السطح الخارجي التي تبلغ مساحتها أكثر من 260 ملم مربع (0.41 بوصة 2).
أي عيب غير سطحي يقلل من سمك الجدار الفعلي إلى أقل من 87.5٪ من سمك الجدار المحدد يمكن تأكيدها في غضون 1.6 ملم (1/16 بوصة) من جانبي اللحام.
f. أي هيكل داخلي منقلب على جميع المنتجات المنقلبة قد يكون له أي زوايا حادة أو تغيير جذري في الأقسام التي يمكن أن تسبب أداة نوع الخطاف 90 ° لتعلق.
أي عيوب تشق سطحية غير خطية على السطح الداخلي للجزء الخارجي من الأنابيب الصحية مع عمق أكبر من 10٪ من سمك الجدار المحدد.
تكوين كيميائي
يجب أن يمتثل المنتج للمتطلبات المحددة في جدول التكوين الكيميائي للصف والنوع المحدد من الصلب.يجب على الشركة المصنعة أن تبلغ عندما يطلب المشتري أقل وأعلى نسبة من جميع العناصر المضافة عمداً إلى كل دفعة (بغض النظر عن الغرض من إضافتها).
كما هو الحال مع معيار أنابيب الغلاف ، فإن أنابيب OCTG في API 5CT هي أيضًا في نفس درجات المواد (J55 / K55 ، N80 ، L80 ، P110 وما إلى ذلك) ، ولكن قطر الأنابيب يصل إلى 4 1/2 ′′ ،وينتهي في أنواع مختلفة مثل بيتكوين، EUE، NUE، والعلاوة.
OCTG هو اختصار للسلع الأنبوبية في بلد النفط ، وهو يشير أساسًا إلى منتجات الأنابيب المستخدمة في إنتاج النفط والغاز (أنشطة الحفر).
يتم تصنيع أنابيب OCTG عادة على أساس API أو المواصفات القياسية ذات الصلة. يمكن أيضًا أن تؤخذ باعتبارها اسمًا جماعيًا لأنابيب الحفر ، وأنابيب الغلاف الفولاذية وأنابيب الأنابيب ، والاتصالات ،الروابط، والملحقات، تستخدم في صناعات البترول على حد سواء على الأرض والبحر.
API 5CT هي المواصفات التقنية القياسية للأنابيب والأنابيب الصلبة المستخدمة في الآبار النفطية في صناعات البترول والغاز الطبيعي.
بالإضافة إلى الغلاف والأنابيب ، فإنه يشمل أيضًا المفاصل الصغيرة ، ومواد الارتباط ، ومواد الارتباط ، ومواد الملحقات ، ويحدد المتطلبات لثلاث مستويات لمواصفات المنتج (PSL-1 ، PSL-2 ،و PSL-3)متطلبات PSL-1 هي أساس هذا المعيار.
• J55/K55
• N80/N80Q/L80
• C90
• R95/T95
• P110/C110
• Q125
يتم تطبيق API 5CT على الاتصالات التالية التي تتوافق مع API SPEC 5B:
•(سك)غلاف خيط مستدير قصير
•(إل سي):غلاف خيط مستدير طويل
•(بي سي)غلاف الخيط للدعم
•الـ NU:أنابيب غير مشوشة
•الاتحاد الأوروبي:الأنابيب الخارجية
•(إي جي):اتصالات أنابيب متكاملة
• المجموعة 1: جميع الغطاء والأنابيب في الصفوف مع H و J و K و N و R
• المجموعة 2: جميع الغلافات والأنابيب في الصفوف مع C و L و M و T
• المجموعة 3: جميع الغلافات والأنابيب في الصف P
• المجموعة الرابعة: جميع الغطاء في الدرجة Q
وفقًا لمعيار API 5CT ، يجب أن تخضع مادة الصلب المستخدمة في تصنيع شرائح الأنابيب لعلاج تكرير الحبوب. يجب أن يحتوي هذا الصلب على عنصر تكرير حبوب واحد أو أكثر ،مثل كمية معينة من الألومنيوم، النيوبيوم، الفاناديوم أو التيتانيوم، بحيث الحبوب الأوستنيت من الصلب
• يجب تصنيع الأنابيب المقدمة في النوع الخالي من الخياطة أو النوع EW.
• يجب أن تكون العقود، ومواد العقود ومواد العقود بلا خلط.
• يجب أن يتم معالجة أنابيب الأنبوب البارد بشكل صحيح، وإلا فهي غير مقبولة.
• يجب أن تكون مواد توصيل الغلاف والأنابيب أنابيب بلا خيوط ما لم يتم ذكر أنواع أخرى في الطلب.
أساليب المعالجة الحرارية للغلاف والأنابيب API 5CT هي عامل رئيسي يختلف في كل درجة. يجب أن تخضع المنتجات التي تتطلب المعالجة الحرارية لمعالجة حرارية كاملة للجسم والطول الكامل.يجب أن يتم معالجة المنتج المزعج المعالجة بالحرارة بالحرارة من حيث كامل جسمها وطولها بعد التزعج.
يُقبل بواحدة منفصلة معالجة حراريًا، إذا كانت درجة حرارة التشغيل أعلى من درجة الحرارة الحرجة العليا للصلب المعالج والأنبوب مُبرد بالهواء.يجب أن تكون طبيعية.
في حالة نوع اللحام ، يجب معالجة طبقة اللحام الحرارية إلى درجة حرارة لا تقل عن 540 درجة مئوية ((1000 درجة فهرنهايت)أو يجب استخدام طريقة معينة للمعالجة لجعل هيكل مارتينسيت غير غير متشدد في اللحام.
يجب أن تكون المنتجات من الفولاذ من الصف N80 من النوع 1 موحدة أو موحدة ومصقمة حسب اختيار المصنع.
المنتجات من الصلب من الصف N80Q يجب أن يتم إطفائها وتعزيزها.
يجب أن يتم إطفاء الصلب من نوع R95 وتصلبه.
عندما يتم تقويمها في درجات حرارة أقل من 620 درجة مئوية ((1150 درجة فهرنهايت) ، يمكن أن تكون الدرجة L80 الدرجة 13 Cr هشة.
R95 لا يجوز تمديد الغلاف والأنابيب أو توسيعها في العمل البارد بعد التشديد النهائي.باستثناء العمل البارد الذي هو ضروري للتسوية العادية و لا يزيد عن 3% من العمل البارد بالضغط.
باستثناء المعالجة الباردة المطلوبة للتسوية العادية، لا يجوز معالجة منتجات الصلب من الصفوف M65 و L80 بعد المعالجة الحرارية النهائية.
يمكن تصويب منتجات C90 و T95 بالدوران البارد ، ولكن يجب تسخين الأنابيب إلى درجة حرارة لا تقل عن 480 درجة مئوية ((1000 درجة فهرنهايت) درجة لتخفيف الضغوط بعد التصويب.يُسمح بتقويم المسامير الخفيفة لمنتجات الصلب من الصف C90 و T95.
إذا لزم الأمر ، يجب أن يتم تكرار المنتج بالدورة الباردة وتخفيف الإجهاد بعد ذلك عند درجات حرارة تتراوح بين 30 °C إلى 55 °C (50 °F إلى 100 °F) أقل من درجة الحرارة النهائية المحددة.أو يتم تثبيتها بالدوران الساخن عند درجات حرارة لا تزيد عن 165 درجة مئوية (300 درجة فهرنهايت) أقل من درجة حرارة التكيف النهائية المحددةإذا لزم الأمر، يُسمح بإجراء إصلاح خفيف للمفاصل.
يمكن أن يتم إجراء تصفية بالضغط المكفوف أو تصفية بالدوران الساخن للتصفية ،ولكن يجب ألا تكون درجة الحرارة في نهاية التقييم الدواري أقل من 400 درجة مئوية (750 درجة فهرنهايت) (ما لم يتم تحديد الحد الأدنى لدرجة الحرارة أعلى في الطلب)إذا لم يكن من الممكن استخدام طريقة التوجيهه الدواريه الساخنه ، فيمكن أيضاً أن يتم توجيهها بالدوران البارد ، ولكن يجب إجراء تخفيف الإجهاد عند 510 درجة مئوية بعد التوجيهه.المنتج لا يمكن أن يخضع لتخفيف الإجهاد بعد التمهيد الدواري البارد إلا بموجب اتفاق بين المشتري والصانع.
يجب أن يستوفي المنتج متطلبات أداء السحب المحددة في هذه المعيار.يجب أن تكون خصائص السحب للغلاف والأنابيب المرتفعة (باستثناء الطول) متسقة مع متطلبات جسم الأنابيب.في حالة أي نزاع ، يتم تحديد خصائص المنطقة المتحركة (باستثناء التمدد) عن طريق قطع العينة من التحرك.
