مكان المنشأ:
الصين
اسم العلامة التجارية:
SWS
رقم الموديل:
142 سلسلة مزدوجة المكونات
اتصل بنا

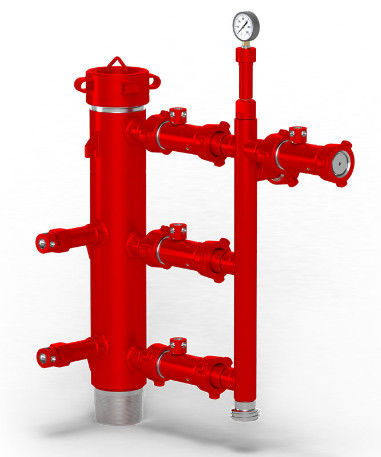

أداة تدعيم آبار النفط قابس مزدوج BTC رأس تدعيم مزدوج التوصيل مع أداة حقل نفط المصنع
1. الوصف
رأس التدعيم عبارة عن جهاز يتم تركيبه في الوصلة العلوية لسلسلة الغلاف لتثبيت سدادة الأسمنت قبل ضخها أسفل الغلاف أثناء عملية التدعيم.
2) كيفية العمل من أجل مزدوج المكونات تدعيم الرأس
في معظم العمليات ، يتم تشغيل السدادة السفلية قبل مباعد ملاط الأسمنت.يتم تحرير السدادة العلوية من رأس الأسمنت بعد سائل العصارة.يمكن لمعظم رؤوس الأسمنت حمل السدادات العلوية والسفلية.يسمح المشعب المدمج في مجموعة رأس الأسمنت بتوصيل خط دوران السوائل.
3) خصائصمزدوج المكونات تدعيم الرأس
1. المدمجة وسهلة الاتصال
2. سدادة رصد المؤشر قيد التشغيل
3. الجسم وأزرار قصيرة الأكمام متصلة بواسطة سلالم
4. مواد عالية القوة وخيط عالي لضمان تلبية متطلبات الجودة والأداء
5. وصلات متعددة ، كما هو مطلوب من قبل اتحاد الاختيار.
رأس التدعيم عبارة عن نظام متشعب يتم تثبيته على الجزء العلوي من الغلاف والذي يسمح بضخ ملاط الأسمنت من وحدة الأسمنت أسفل أي نوع من سلسلة الغلاف.يستخدم رأس الأسمنت أيضًا لتحرير سدادات الأسمنت العلوية والسفلية.
يتم تثبيت "رأس الأسمنت" في طوق الغلاف العلوي أو مفصل الهبوط ، اعتمادًا على نوعوظيفة تدعيم الغلاف.يتم توصيل جانب التفريغ للمضخة السفلية ورأس الأسمنت بسلسلة من المقاطع المفصلية أو المستقيمة من الأنابيب الفولاذية عالية الضغط ، والمعروفة أيضًا باسم "معالجة الحديد"
رأس تدعيم مزدوج السدادة
تُفضل الرؤوس القادرة على تخزين سدادات متعددة على تلك التي تحمل سدادات واحدة فقط للراحة التشغيلية ، حيث يتطلب استخدام أكثر من قابس فتح الرأس لإدخال قابس ثانٍ (أو حتى ثالث) بعد تدوير سائل الحفر والانطلاق القابس السفلي.هذا لا يسمح فقط بتراكم المواد الهلامية في الحلقة ، مما له تأثير سلبي على كفاءة إزاحة السوائل ، ولكن أيضًا السقوط الخالي من الأسمنت.يزداد أيضًا خطر الالتصاق بالغطاء (التصاق الأنبوب) إذا تم إيقاف الحركة بالمثل للسماح بإدخال قابس إضافي (أو اثنين).
| الحجم مم | ضغط العمل ميجا باسكال | معرف ملم | الحد الأقصى لطول القابس 1 مم | الحد الأقصى لطول القابس 2 مم | وقف نوع الدبوس | غلاف الخيط لا |
| 101 | 35،50 | 88-90 | ≥240 | ≥300 | أعزب | 4 تيرابايت |
| 114 | 97-103 | ≥240 | ≥300 | أعزب | 4-1 / 2 LCSG ، 4-1 / 2 BCSG | |
| 127 | 108-116 | ≥260 | ≥400 | أعزب | 5LCSG ، 5BCSG | |
| 140 | 119-126 | ≥260 | ≥400 | أعزب | 5-1 / 2 LCSG ، 5-1 / 2 BCSG | |
| 178 | 21 ، 35 | 155-162 | ≥ 290 | ≥450 | مفردة ومزدوجة | 7 LCSG ، 7 BCSG |
| 194 | 168-177 | ≥310 | ≥450 | مفردة ومزدوجة | 7-5 / 8 LCSG ، 7-5 / 8 BCSG | |
| 219 | 194-201 | ≥310 | ≥500 | مفردة ومزدوجة | 8-5 / 8 LCSG ، 8-5 / 8 BCSG | |
| 244 | 220-225 | ≥330 | ≥550 | مفردة ومزدوجة | 9-5 / 8 LCSG ، 9-5 / 8 BCSG | |
| 273 | 14 ، 21 | 248-255 | ≥360 | ≥550 | مزدوج | 10-3 / 4 LCSG ، 10-3 / 4BCSG |
| 298 | 274-279 | ≥360 | ≥550 | مزدوج | 11-3 / 4 LCSG ، 11-3 / 4 BCSG | |
| 340 | 313-320 | ≥410 | ≥600 | مزدوج | 13-3 / 8 LCSG ، 13-3 / 8 BCSG | |
| 508 | 476-286 | ≥510 | ≥650 | ضعف أو ثلاثة أضعاف | 20 LCSG ، 20 BCSG |
ملاحظة: 公 称 尺寸 - الحجم ؛工作 压力 - ضغط العمل ؛内径 -ID ； 可 容 胶塞 长度 -Max طول القابس ؛挡 销 形式: نوع دبوس الإيقاف ؛ 套管 螺纹 代号: خيط الغلاف رقم ؛
